CVB32005 схема блока питания

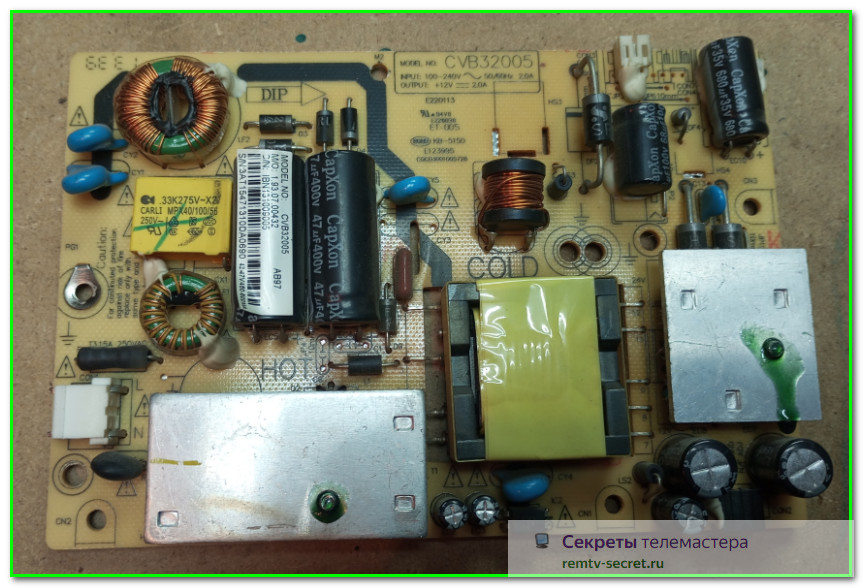

Блок питания CVB32005 применяется в телевизорах бюджетного класса с диагональю до 32 дюймов

Он также является и драйвером светодиодной подсветки, но схему найти не удалось

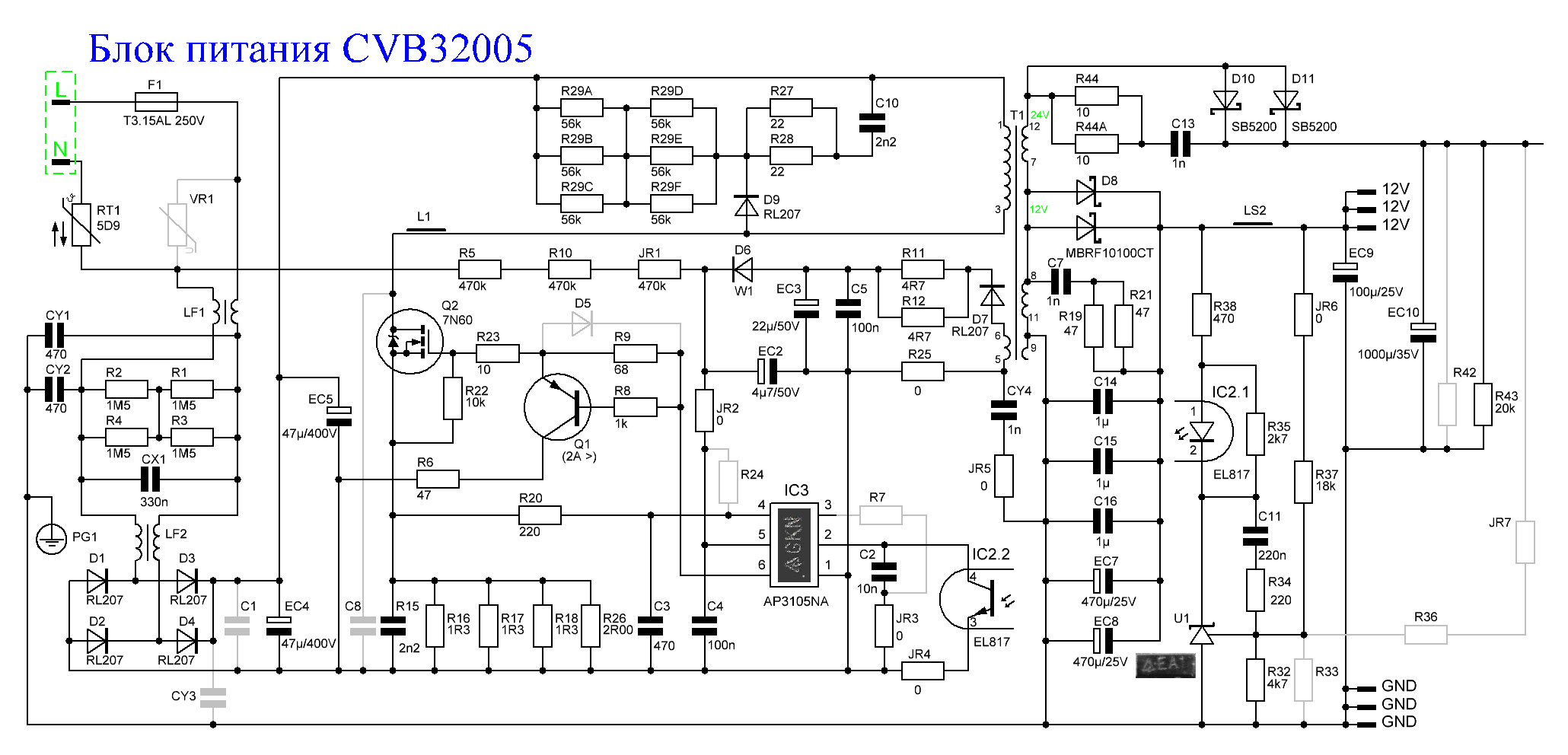

Схема источника выглядит так:

По данному источнику имеется некоторая дополнительная полезная информация:

Шим контроллер имеет SMD маркировку GKN а его настоящее название AP3105.

однако на практике встретился модуль с ШИМ LD7536, и следующими доработками:
* Отсутствует R7
* R9- 47 Ом
* R23- 10 Ом
* R20- 470 Ом
* Токовый датчик выполнен на одном керамическом резисторе 2W * 0,33 Ом.
Рекомендуется также увеличить емкость конденсатора EC2 (обозначение на схеме) до 10.0 мкФ

Есть также информация по уменьшению тока подсветки

********

Если есть вопросы или просто желание пообщаться- у нас есть каналы в СОЦСЕТЯХ

**********

Удачи в ремонтах!!!
